定向凝固晶体的尺寸（晶体取向方向沿长度或厚度方向，单位：mm)
|

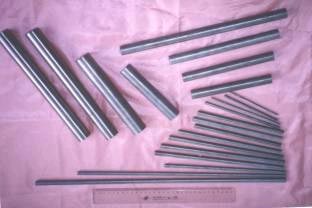

定向凝固棒状晶体 |
定向凝固管状晶体 |
薄片晶体迭层粘结棒 |
圆片状晶体 |
|
直径 |
长度 |
外径 |
管壁 |
长度 |
直径 |
长度 |
片厚 |
直径 |
厚度 |
|
2~ 7 |
5~60 |
4~10 |
³2 |
2~60 |
10~20 |
5~50 |
³2 |
4~75 |
³1 |
|
8~ 10 |
3~150 |
10~20 |
2~5 |
2~60 |
³20 |
5~60 |
³2 |
|
|
|
10~ 30 |
5~200 |
20~30 |
2~4 |
2~60 |
|
|
|
|
|
注：对于特殊成分或特殊规格的产品可根据客户要求制作
定向凝固晶体的磁致伸缩应变( λ// )
|
类别 |
优级 |
高级 |
合格 |
|
Tb-Dy -Fe定向凝固晶体 |
≥1400×10-6 |
(1200±100)×10-6 |
(1000±100)×10-6 |
|
Tb-Dy-Fe迭层粘结材料 |
≥1300×10-6 |
(1100±100)×10-6 |
(900±100)×10-6 |
|
Sm-Fe负磁致伸缩材料 |
(-800±50)×10-6 |
(-700±50)×10-6 |
(-600±50)×10-6 |
注：λ// 值是在79.6kA/m磁场和预加10MPa压应力作用下，沿平行于磁场方向上的晶体轴向上产生的磁致伸缩应变．对于Sm-Fe系负磁致伸缩材料，λ// 值是在不加压应力的情况下测定的．
Tb-Dy-Fe巨磁致伸缩材料物理性能的参考数据
| 磁致伸缩系数 ( λ// ), ppm |
1500~2000 |
| 耦合系数(K33) |
0.7~0.75 |
|
能量密度,J/m3 |
14000~25000 |
|
饱和磁化强度( Ms ),Tesla |
1.0 |
| 相对磁导率 ( μ r ) |
5~10 |
| 居里温度( Tc), ℃ |
380 |
| 电阻率 ( ρ e ), μΩ cm |
60 |
| 密度 ( ρg ), g/cm3 |
9.25 |
| 杨氏模量 ( E ), 1010N/m2 |
2.5~3.5 |
| 抗拉强度 (σ b ), MPa |
28 |
| 抗压强度 (σ bc ), MPa |
700 |
| 膨胀系数 ( α ), 10-6/℃ |
12 |
| 热容量, J/ g / K |
0.32~0.37 |
| 热导率, J / ℃ / m / s |
10.5~10.8 |
| 声速, m / s |
1720 |
|
